一、應用背景：
隨著越來越多的人開始注意高效節能環保型的產品，振動刀切割機是目前在柔性彈性材料切割工藝上用得最為廣泛的一款加工設備。振動刀切割機可在紡織業廣泛應用于服裝、皮革箱包、鞋布皮料等材料的自動化刀片裁剪，在替代大規模手工裁剪的加工精度和加工效率，還可規避激光切割等加工方式帶來的環境污染問題，做到高精度、高效率、高可靠、無煙無味無粉塵綠色環保的自動化加工，可謂在紡織行業設備應用中最具性價比和實用性。

二、振動刀切割機介紹
本文僅以深卓達SD200驅動器在某振動刀切割機廠家應用為例進行介紹，本款設備是一種利用刀片上下振動切割的機器，主要用于切割鞋材，利用刀片的上下高頻率振動進行裁切，配置了一個大視覺系統，可以精準的識別到需要切割的位置具有精度高、切割速度快、不限于切割圖案的限制，可自動上下料，智能排版，切口平滑，因操作簡單加工成本低等特點在逐步取代傳統的柔性切割工藝設備。
本款設備性能特點：
1、切割速度快，精度高，性能穩定。
2、采用自動調節壓盤工具，防止出現鉤掛現象，切割平穩無毛邊
3、多種工具頭，快速更換以適用不同材質
4、超高頻振動刀切割技術，杜絕了人工劃切的不規范、沖壓機精度限制、激光切割機燒焦異味等弊端；
5、便捷輸出、高速切割、快速成型；
6、免刀模操作簡單，節省人力物力成本。

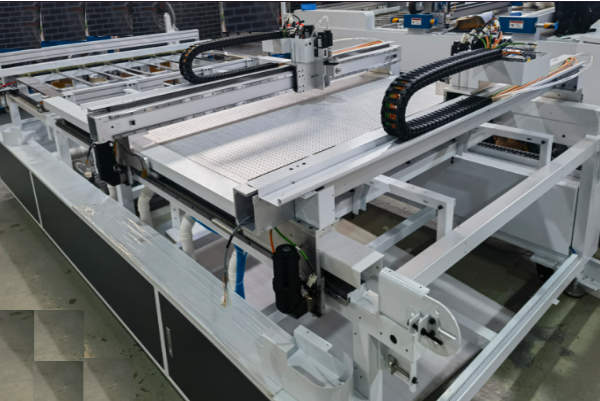

圖1 振動刀切割機

三、應用方案配置
 本設備采用我司SD200系伺服驅動系統，該驅動器采用最新專用電機控制DSP芯片和應用矢量控制技術，具有優越的性能表現。驅動器內部集成了參數免調整功能，能夠針對不同電機自動生成最優的運行參數?，F(xiàn)場測試證明，深卓達SD200伺服系統在速度、精度等方面具有很強的競爭力。


注：裝新機時，11臺伺服驅動器共用一個報警信號繼電器輸出，客戶把伺服的報警信號串聯起來后，一端連接到繼電器的線圈，一端外接地，11臺串聯壓差過大，導致不能驅動24V的繼電器，后來改成并聯，問題解決！

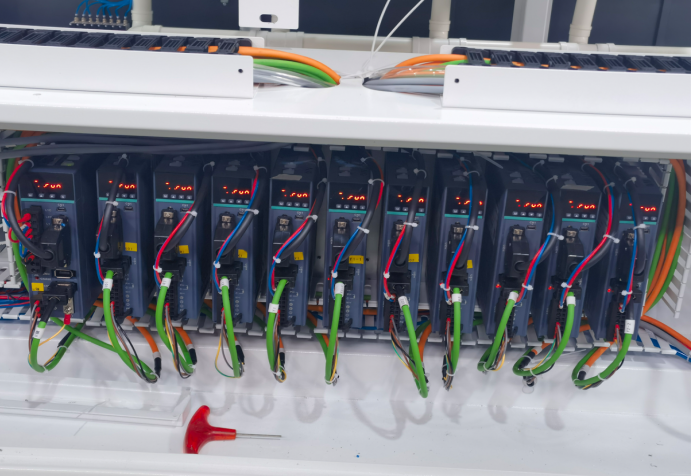

圖2 切割機應用方案配置

四、結論
　　深卓達SD200伺服系統在振動刀切割機上應用動態響應快、定位精確、整定時間短、自適應、運行平穩，快速定位響應時間為5ms，無需降速運行直驅與直聯機構，不再需要減速機，降低用戶機械投入成本，顯著提升制造工藝和效益，對于國產機電自動化系統技術在振動刀切割機行業起到十分積極的作用。
